产品介绍

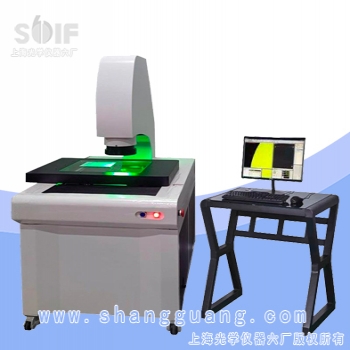

全自动一键闪拼专用测量仪，为我公司针对大型二维工件多尺寸检测，而设计制造的一键快速专用测量设备。设备具有测量行程大，检测效率快，检测精度高等特点，设备配备丰富的影像测量模组可满足不同工件测量，设备由高精度控制系统和高精度影像检测模组构成，运动控制系统采用进口伺服电机搭配研磨级滚珠丝杆和高分辨率光栅尺 ，定位精度高，噪音小，影像检测模组采用高分辨率相机，自动变焦镜头，和多角度环形灯源，LED远芯冷光源，可实现不同工件的轮廓度，点，直线，圆，圆弧，距离等二维平面尺寸检测。设备蕴含扩展模组。

特点：

精准闪测，一触即发；

自动图像匹配功能，测量工件可任意摆放，无需定位夹具，无需焦点调节，无需载物台手动

操作；软件采用先进图象边缘处理

可实现测量工件多个位置测量，增加测量尺寸，也不会多耗费测量时间；

最小二乘法回归处理可自动祛除毛刺和异常点，将对特征位置上的影响降低到最低。

多个工件任意摆放，自动识别可同时一并测量，无需每个工件单次测量；

高效的批量测量，测量范围内一次性可测量大于 20000 个尺寸，100 个尺寸测量时间小于 1

秒，大幅缩短测量时间，提高测量效率。

自动识别工件、无需定位

1. 基座采用大理石（00级）材料，坚固的平台设计保证拥有极高的稳定性及刚性。

2. 采用研磨级滚珠丝杆和精密线性导轨，配合集成式控制器控制，高精度，高速度，高稳定性。

3. 三轴均采用进口日本松下伺服驱动器及马达。

4. 采用500万索尼芯片大靶面高速光纤高帧率数字相机不需要搭载影像采集卡成像更清晰

5. 低畸变远芯镜头，精度更高视野更广。

6. 可程控表面光及远芯平行冷光源,亮度可调。

7. 配备 0.5um 光栅尺。

8. 结合强大的全自动拼接测量软件，可编程自动测量。

9. 适用行业：航空、航天、军工、汽车、新能源、光伏、食品，精密电子、精密机械、模具、PCB、LCD、五金、塑胶、医疗、教育，计量及科研院所等行业。

技术规格

产品装箱单
