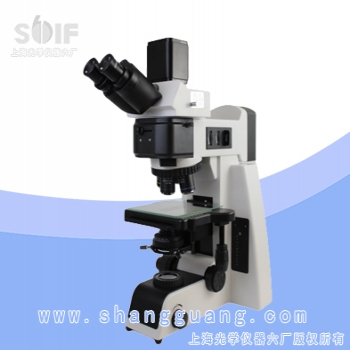

GX-22FPC金相显微镜主体为正置式，配备无限远长工作距金相明暗物镜，图像锐利清晰，广泛应用于晶圆、FPD等各项工业检测。安全、稳重的机架结构设计工业检测级显微镜镜体，低重心、高刚性、高稳定性金属机架，保证了系统的抗震...
GX-22FPC金相显微镜主体为正置式，配备无限远长工作距金相明暗物镜，图像锐利清晰，广泛应用于晶圆、FPD等各项工业检测。 安全、稳重的机架结构设计工业检测级显微镜镜体，低重心、高刚性、高稳定性金属机架，保证了系统的抗震能力与成像稳定性。还可以广泛地应用于电子、化工和仪器仪表行业属材料等，对一些表面状况进行研究分析等工作。也适合医药、农林、公安、学校、科研等部门作观察分析用。
特点：
光学系统：无限远色差校正光学系统
观察方式：明场/暗场/偏振光/透射光/带DIC
放大倍数：50X-1000X
配有显微摄像，可在屏幕上观察到显微镜下的产品图像，并可保存图片和录像，具备测量功能。
技术规格
光学系统 | 无限远色差校正光学系统 |
目 镜 | 10X Φ22mm |
物 镜 | 明暗场平场无限远长工作距离：5X 10X 20X 50X |
数值孔径（NA）:0.1 0.25 0.4 0.6 | |
工作距离（mm）:29.4 16.0 10.6 5.4 | |
总放大倍率 | 50X 100X 200X 500X |
机械筒长 | 160mm |
镜筒透镜 | 焦距f=200毫米 |
粗、微动调焦范围 | 25毫米 |
载物台 | (双层移动平台)尺寸：182×151mm，移动范围76×51mm |
调焦结构 | 调焦粗、微动同轴调焦 |
照 明 | 透射照明和落射照明，12V50W AC85V-230V亮度可调，带光亮设定按钮与复位按钮 |
滤色片 | 滤色片（绿、兰、中性）：插板式（落射照明） |
摄像机：高清彩色摄像机，有效像素800万，采用索尼CMOS芯片，灵敏度可以与CCD芯片1/3.2英寸为同一量级，可拍摄73%视野范围，保证最佳的色彩还原；带有USB 3.0接口图像色彩还原度大大提高。最高分辨率：3264×2448， 芯片尺寸：1.4*1.4um",图像稳定，有多种图像处理方式.工作温度：0-70℃
可控制曝光、色温、对比度、增益等，可进行自动白平衡、整体阴影校正。，并可实现景深扩展等图像拍摄功能；可对图像进行二维测量，标注、自动叠加比例尺、图像对比等功能。
专业图像处理及拍摄软件，实时图像拼接及实时景深熔合，可对图像中的点、线、圆、圆弧、角度、矩形及任何图形几何参数的测量。测量工具使用方便直观，可在图像上添加文字、放置比例尺，是显微图像测量与分析的有效工具。
软件功能：图像显示、图像拍摄、录像和图象处理功能。
1.拍摄图片上加定倍标尺
2.图片可加文字功能
3.图像与标尺及文字合成并保存
产品装箱单
序号 | 规格 | 单位 | 数量 | 备注 |
1 | 显微镜主机 | 台 | 1 | |
2 | 三目观察镜筒 | 只 | 1 | |
3 | 二维移动工作台 | 件 | 1 | |
4 | 目镜WF10X | 只 | 2 | |
5 | 物镜：5X.10X.20X.50X | 只 | 各1 | |
6 | 照明器 | 只 | 1 | |
7 | 摄像适配镜 | 只 | 1 | |
8 | 照相摄影系统 （含数据线） | 套 | 1 | USB3.0 |
9 | 卤素灯室 | 只 | 1 | |
10 | 内六角调节扳手 | 只 | 1 | |
11 | 电源线 | 根 | 1 | |
12 | 产品装箱单 | 份 | 1 | |
13 | 随机文件 | 份 | 1 |
选购件：100X物镜、专业级评级分析软件、电脑
