三目正置透反射金相显微镜51XA-PC无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、明场观察等功能。操作方便、图像清晰等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。紧凑稳定的高刚性...
产品介绍

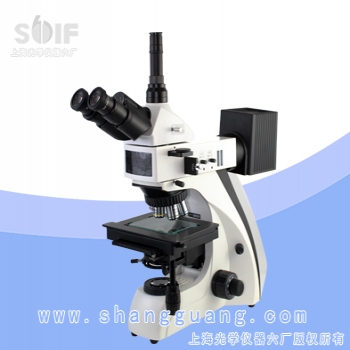

三目正置透反射金相显微镜51XA-PC无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、明场观察等功能。操作方便、图像清晰等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物质，如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料，也适合农林、公安、学校、各类企业、科研部门作观察分析用。
三目镜筒可自由切换目视观察与显微摄影，摄影时可100%通光，可在屏幕上观察到显微镜下的产品图像，并可保存图片和录像。
技术规格
序号 | 名称 | 技术参数 |
1 | 目镜 | 广角目镜WF10X/ф22mm |
2 | 无限远消色差物镜 | 5×/0.1W.D.29.4mm |
3 | 总放大倍数 | 50X-1000X |
4 | 三目观察头 | 30°铰链式正像三目观察头 |
5 | 转换器 | 可调中心 四孔转换器 |
6 | 粗微调调焦范围 | 10mm微动格值：2um 粗微动同轴调焦 |
7 | 载物台 | 双层机械式 尺寸180X160mm |
8 | 载物台移动范围 | 移动范围80×50mm |
9 | 光瞳距离 | 54-75mm |
偏光装置 | 检偏镜可360度转动 | |
滤色片 | 插板式滤色片（绿、蓝） | |
10 | 聚光器 | 阿贝聚光镜1.25NA |
11 | 照明 | 上下光源 卤钨灯泡12V30W 亮度可调节 |
标配成像参数
最高分辨率 | 2560 x 1920 |
传感器尺寸 | 2/3 |
像素尺寸 | 3.40μm x 3.40μm |
传感器有效影像区域 | 9.74mm(H) x 7.96mm |
光谱响应 | 380-650nm |
像素叠加 | 1 x 1, 2 x 2 |
曝光能力 | 0.203ms~104.899ms |
白平衡 | 手动白平衡/一次白平衡/区域白平衡 |
图片格式 | 日常图片格式 |
语言 | 各种语言可任意切换 |
操作系统 | 兼容win7/10 32/64bit |
数据传输模式 | USB3.0 |
功能 | 可对图像进行测量、增加比例尺，增加文字 |
仪器装箱单
序号 | 规格 | 单位 | 数量 | 备注 |
1 | 显微镜主机 | 台 | 1 | |
2 | 三目镜筒 | 只 | 1 | |
3 | 无限远消色差物镜：5X.10X.20X.50X | 只 | 各1 | |
4 | 目镜：10X | 对 | 1 | |
5 | 摄像接口 | 只 | 1 | |
数字式摄像头500W | 套 | 1 | ||
6 | 垂直照明装置 | 套 | 1 | |
7 | 调节扳手 | 只 | 1 | |
8 | 滤色片（绿、蓝） | 片 | 各1 | |
9 | 灯泡12V30W | 只 | 2 | 备用 |
10 | 防尘罩 | 个 | 1 | |
11 | 电源线 | 根 | 1 | |
12 | 产品说明书 | 本 | 1 | |
13 | 产品装箱单 | 份 | 1 | |
14 | 产品合格证 | 份 | 1 | |
15 | 产品保修卡 | 份 | 1 |
选购件
带尺目镜10X. 目镜20X .物镜100X（干）
数码适配镜、数码单反相机
摄像头900万.1200万
金相评级分析软件、测量软件
电脑、打印机
制样设备：切割机、镶嵌机、磨抛机、硬度计
